振动给料系统

时间:2019-03-22

点击数:

曲柄连杆式振动给料设备,广泛应用于散装物料的运输和分级。

曲柄连杆式振动给料设备,广泛应用于散装物料的运输和分级。

单质体曲柄连杆式振动给料机,也被称为所谓的强力振动给料机。安装弹性蓄能装置的单质体曲柄连杆式振动给料机和配有平衡系统的双质体曲柄连杆式振动给料机。曲柄连杆式振动给料机都需要特殊的弹簧和连杆。CUBE产品两者皆有。

单摇臂和双摇臂产品,弹性蓄能装置和弹性驱动接头。

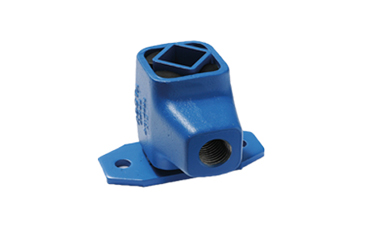

单摇臂模块-CAU系列


CAU单摇臂模块是免维护的弹性接头,可用于偏心驱动或振动马达驱动的悬挂式或支撑式单槽体振动筛分和给料设备。 该模块可根据客户要求的中心距(连杆的中心距A)来安装,例如,在某些CAS型长度不适用的设备上。 CAU产品带有安装法兰,可以固定在槽体上。 内壳设计成右旋螺纹或左旋螺纹。 所有带螺纹的连杆必须由客户自己提供。 模块的内壳由轻合金制成,CAU50和60型号材质是球墨铸铁。 所有的安装法兰都是钢制的。



单摇臂 - CAS-P系列

单摇臂 - AS-P系列.jpg

CUBE单摇臂CAS-P和CAS-C系列是免维护的弹性导向支撑臂,与单摇臂模块CAU系列功能相同。 这种低成本的摇臂长度是固定的(参考摇臂长度A)。 CAS-P 摇臂通过安装法兰固定到槽体或设备机架上。 摇臂的外壳和内方是由钢结构件焊接而成。 CAS-P摇臂采用与AU相类似的安装板。


单摇臂 - CAS-C系列

单摇臂 - AS-C系列.jpg

CUBE单摇臂CAS-P和CAS-C系列是免维护的弹性导向支撑臂,与单摇臂模块AU系列功能相同。 这种低成本的摇臂长度是固定的(参考摇臂长度A)。CAS- C型摇臂通过摩擦力与设备机架固定连接。中心孔的安装形式可以方便地调整摇臂的倾斜角度。外壳和内壳是由钢结构件焊接而成的。CAS - C型的内壳部分由铝型材制作而成的。

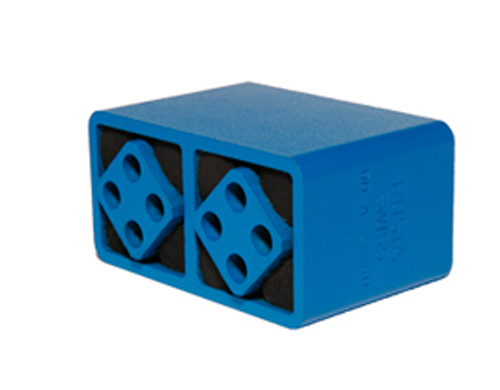

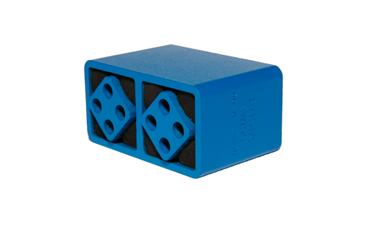

双摇臂 - CAD-P系列

双摇臂 - AD-P系列.jpg

CUBE双摇臂CAD-P / CAD-C适用于悬挂式和支撑式振动给料设备。 通过双摇臂上的中心孔将摇臂安装固定在机架上。 CAD-P摇臂通过法兰安装固定。 外壳和内方管是钢结构件焊接而成的。 CAD-P摇臂采用与CAU相类似的安装板。



双摇臂-CAD-C系列


CUBE双摇臂CAD-P / CAD-C系列作为弹性支撑,用于双质体曲柄连杆式振动给料机上。 通过双摇臂上的中心孔将摇臂安装固定在机架上。 CAD-C采用与CAS-C系列的相同安装方式,即摇臂通过摩擦力与设备机架固定连接。 外壳和方形内壳是焊接的钢制件。 CAS-C型的方形内壳是铝合金材质。

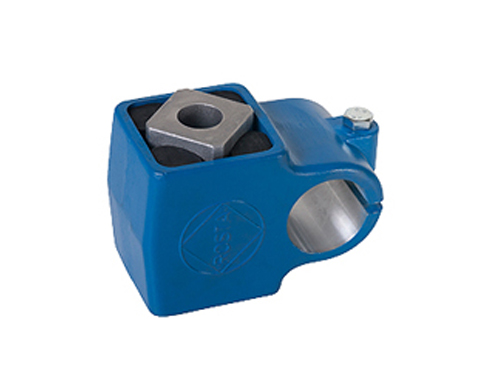

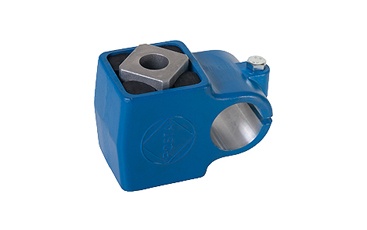

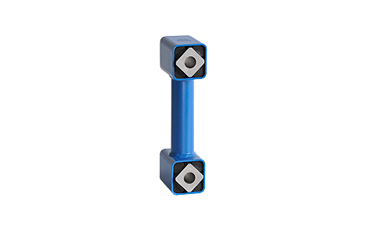

单/双摇臂模块CAR系列

单/双摇臂模块AR系列.jpg

CUBE CAR单/双摇臂模块是与我们其他摇臂模块如CAU、CAS或CAD相类似,拥有相同的柔性连接功能,且免维护。 客户可以自行确定模块间的中心距。 标准的圆钢管(连接两个弹性模块)必须由客户自己提供。CAR采用与CAS-C,CAD-C系列的相类似安装方式,用螺栓通过摇臂模块的内壳和设备基座固定。CAR的外壳由铸铝制成,其内壳材质是铝型材。

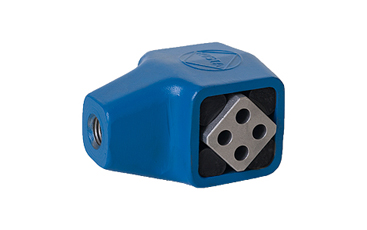

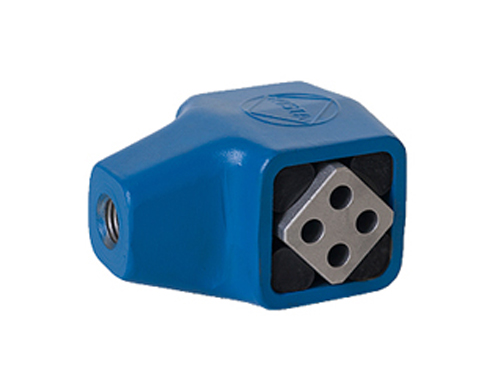

弹性驱动接头CAT系列


CUBE弹性驱动接头CAT系列作为柔性的接头,将从偏心驱动系统那里产生的加速力传递到振动槽体上。CAT系列是无噪音、高可靠性和免维护的产品。 因此,这些驱动部件的常见维护问题也就不复存在了。 安装CAT系列产品,要将CAT的内方用长螺栓固定在“叉”型支架上。 外壳通过一根长螺杆安装在驱动连杆上并锁死。 右或左螺纹的CAT系列都有,可以轻松调节曲柄的长度。 弹性驱动接头CAT 45及CAT 45以下型号产品内方和外壳材质均为铝合金。CAT 50型外壳为铸铁,内壳为铝合金。CAT 60和CAT 80为铸铁外壳和钢制内壳。

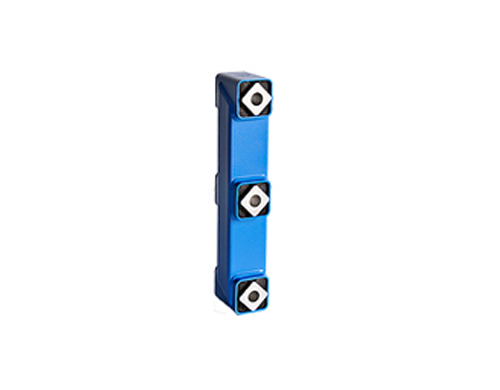

弹性模块  COA系列

弹性模块 - DO-A系列.jpg

CUBE弹性模块COA适用于共振式振动给料机,可以作为弹性驱动接头或共振给料机的弹性蓄能装置。 动态刚度值高、极佳可靠性和免维护功能是该模块最重要的特点。在通用的机械设备上可以使用相同的弹性模块COA

规格45(含45)以下型号的外壳材质是铝规格50为铸铁外壳;内方是由轻合金制成,配有4个安装孔,可以通过叉状结构把它们固定在驱动连杆或振动输送机上。
